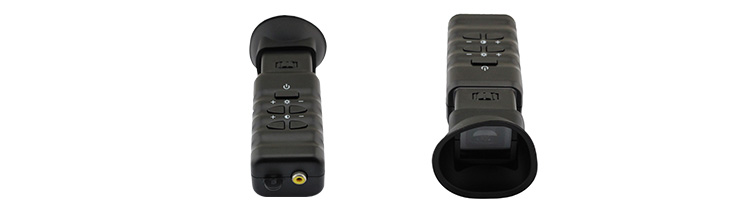

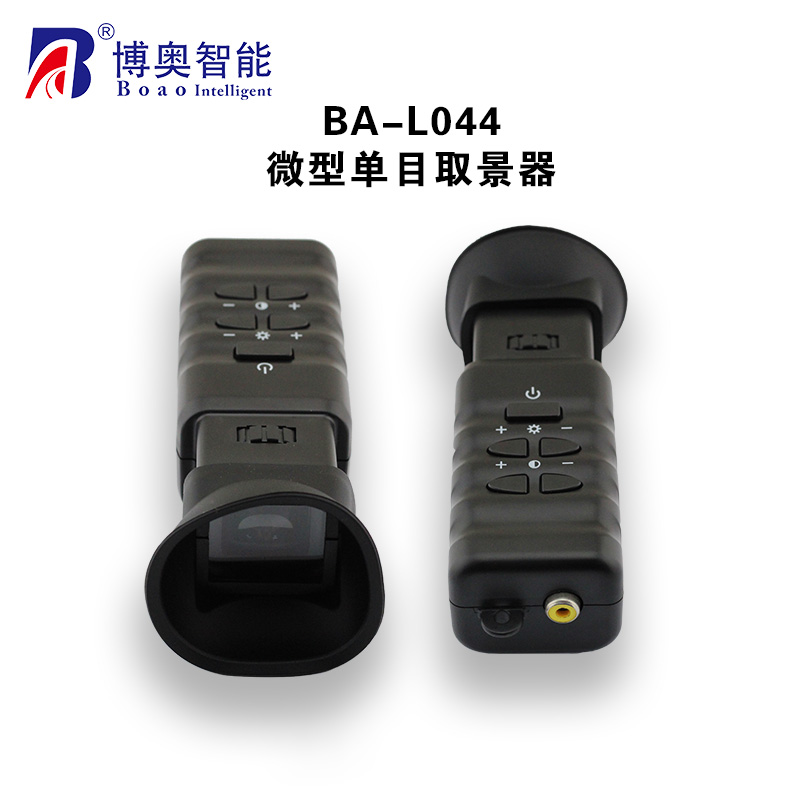

BA-L044微型取景器

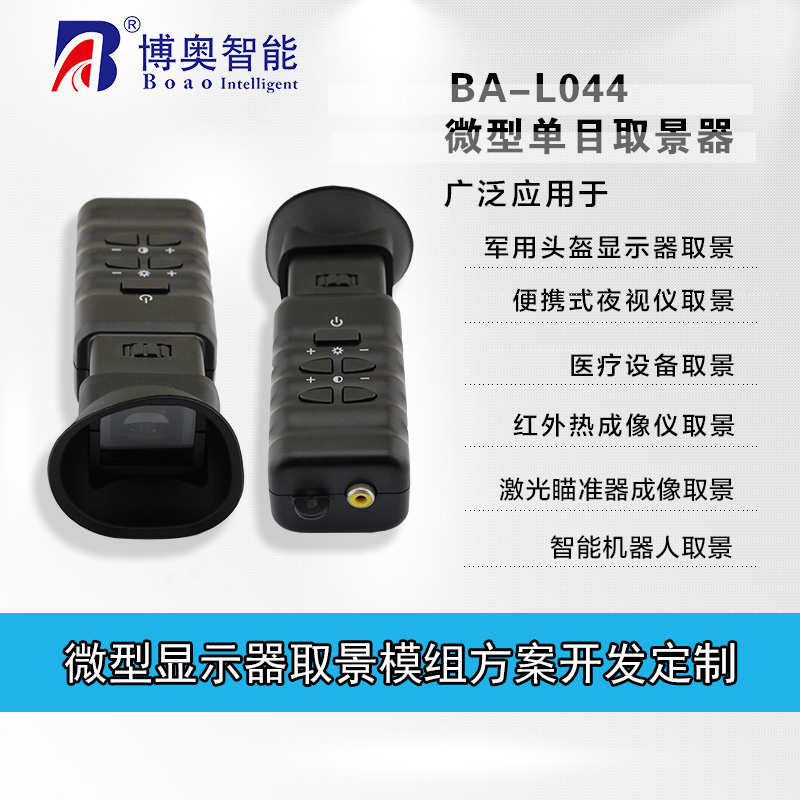

一、產品介紹? ? ? 該顯示微型顯示器模組為減少客戶開發周期，降低客戶開發楊本應運而生，模組含1個VGA像素的微型顯示芯片、光源系統、高性能光學引擎、以及圖像驅動控制電路。該顯示模組可以虛擬出相當于2米遠48英寸的畫面，圖像清晰640*480像素，體積小巧，可以方便地應用到客戶的產品開發設計中，該模? ?組主要設計應用到：軍用頭盔顯示器，軍用顯示器套件、便攜式夜視儀、醫療設備取景、紅外熱成像儀取景，激光瞄準器成像、單兵夜視系統、游戲頭盔、智能機器人取景、計算計成像、遠程教育、FPV眼鏡、AV/VR眼鏡等。

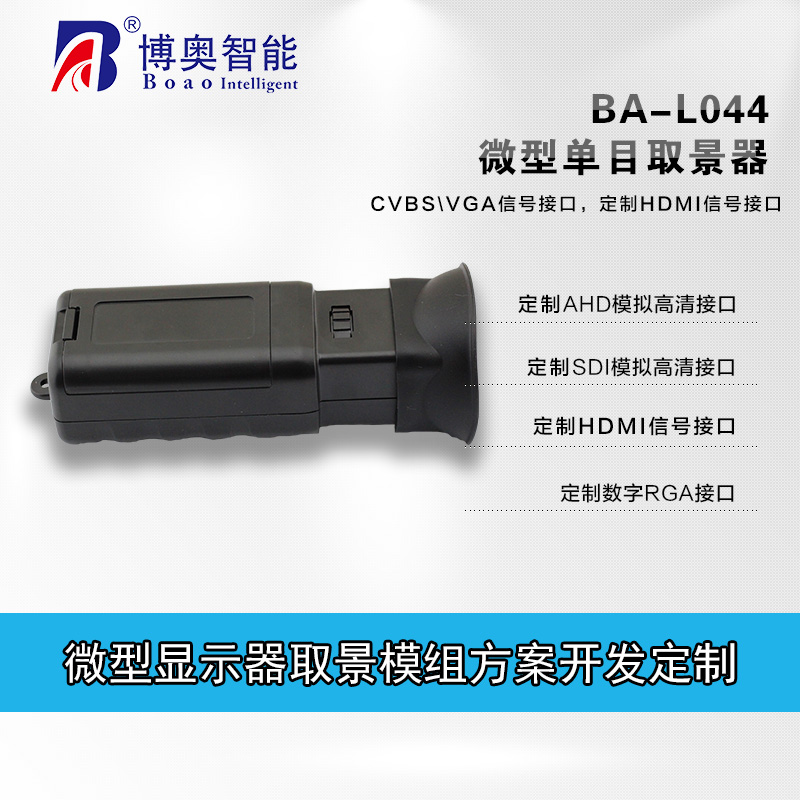

? ?驅動電路板有CVBS信號接口，VGA信號接口，定制HDMI信號接口。
三、可以定制部份
? 1、可以定制數字RGA接口、AHD模擬高清接口、SDI模擬高清接口。
? 2、疊加電池電量顯示圖標并實時監測電池電量。
? 3、疊加十字線標識，十字線形狀可按要求繪制，位置可固定或移動
? 4、可通過串口通訊協議完成圖像亮度對比度等調節或其他功能。
? 5、可以定制不同規格的光學透鏡系統。

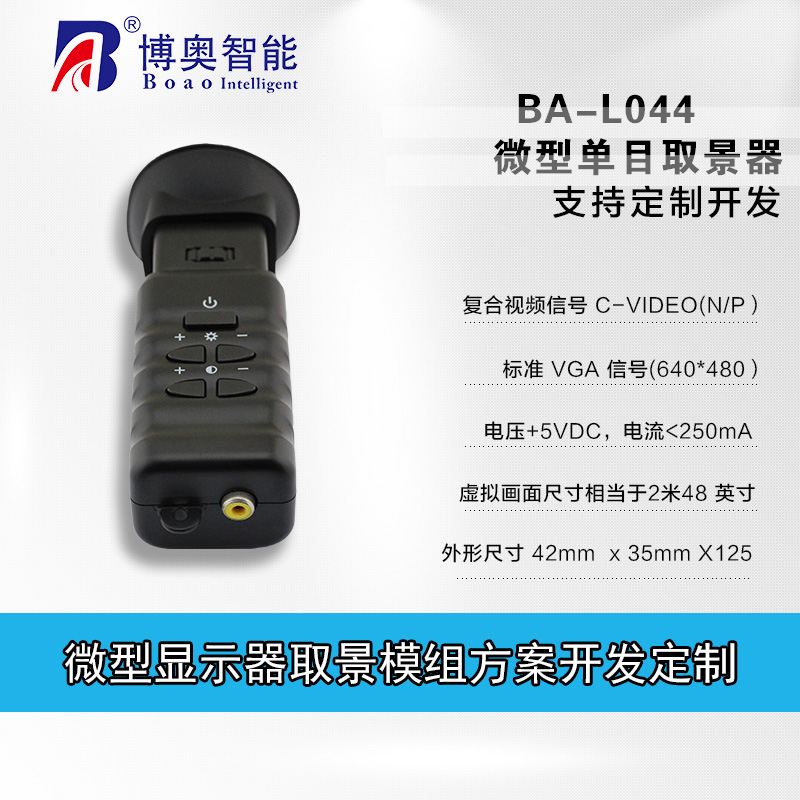

四、參數規格
? 1、復合視頻信號C-VIDEO(N/P制式自動識別)
? 2、3節7號電池4-5VDC
? 3、VGA (640*480)
? 4、畫面尺寸相當于2米遠處對角線48英寸
五、光學系統（可定制）
? 1、視場角(FOV)32 度
? 2、出瞳距離(Exit Relief)20mm
? 3、出瞳直徑(Exit Pupil)10mm
六、具備亮度調節、對比度調節、焦距調節功能。
七、外形尺寸
42mm (寬) x 35mm (高)X125（長）
八、重量：20g
